georreferenciamento



O georreferenciamento é uma tecnologia bastante utilizada pelo setor agrícola. Além de ser uma exigência para a regularização de propriedades rurais, também é essencial para a implantação da agricultura de precisão.

A ideia dessa tecnologia é determinar a exata posição geográfica de um imóvel rural e o tamanho de sua área a partir de um mapeamento que identifica vértices do seu perímetro ao sistema geodésico brasileiro.

O georreferenciamento deve ser feito por profissionais capacitados em topografia e certificados pelo CREA e INCRA. Com o emprego desse recurso, é possível saber a exata localização da propriedade dentro de uma área sem que restem dúvidas.

Desde 2016, esse método passou a ser empregado pelo INCRA como forma de garantir a legalidade das propriedades. É também primordial para obter a Certidão de Cadastro de Imóvel Rural (CCIR).

Continue a leitura para saber mais sobre esse recurso, sua importância para a agricultura de precisão e suas vantagens para a produtividade agrícola!



COMO É FEITO O GEORREFERENCIAMENTO?



O georreferenciamento de propriedades agrícolas pode ser feito de diferentes formas, dependendo do tipo e do tamanho da propriedade, por exemplo.

Locais de difícil acesso demandam métodos diferenciados de análise, como os veículos aéreos não tripulados (drones) para a realização da leitura. Já em áreas em que profissionais podem circular sem nenhuma dificuldade, é mais comum o uso do GPS de mão.

Em ambos os casos, quando a leitura é feita, são desenvolvidos mapas que levam em consideração os pontos levantados e os cálculos de tamanho de propriedade.



UTILIZAÇÃO DO GEORREFERENCIAMENTO



O georreferenciamento também é amplamente utilizado para atribuir coordenadas reais em imagens aéreas, tais como imagens de satélites ou coletadas via aeronaves tripuladas e até não tripuladas (VANTS), neste caso é necessário a coleta de pontos de controle em campo.

Embora, os pontos de controle devem possuir coordenadas reais, geralmente obtidas via GNSS. Esses pontos devem ser alocados em locais de fácil identificação na imagem, tal como o cruzamento entre duas estradas ou determinado canto de uma cerca.

Outra característica desejável em relação aos pontos de controle, é que devem estar bem distribuídos na área de estudo, e assim garantir que toda imagem apresente elevada qualidade de georreferenciamento.

O georreferenciamento só se torna útil se a imagem tiver qualidade de mapa. Se a imagem não possuir representação ortogonal, ou seja, isenta de deslocamentos radiais, apropriada ortorretificação deve ser aplicada a essa imagem antes do georreferenciamento.

A criação de pirâmides é desejável em situações em que se trabalha com arquivos raster com elevada dimensão e há necessidade de alterar o nível de zoom com frequência. As pirâmides melhoram o desempenho de exibição do raster.

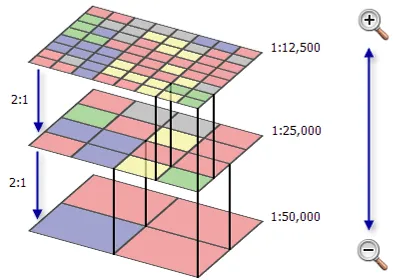

Elas são uma versão redesenhada do Raster original e pode conter muitas camadas (Figura 44), cada camada sucessiva é redesenhada em uma escala 2:1 (ESRI, 2018).



Raster



 Exemplo de dois níveis de pirâmides feitas a partir do Raster original.



ENTRADA E SAÍDA DE DADOS



As funções para entrada e saída de dados são os meios pelos quais um SIG se comunica com o mundo exterior. Dentre os principais dispositivos para entrada de dados geográficos citam-se:

  • GNSS (sistemas de posicionamento global por satélite);
  • Estação total (levantamentos topográficos);
  • Scanner (formato raster);
  • Mesas digitalizadoras (formato vetorial);
  • Mouse (digitalização em tela);
  • Teclado (digitação manual de coordenadas).



IDENTIFICAÇÃO DO PONTOS DO GEORREFERENCIAMENTO



Para o georreferenciamento é necessário à identificação de pontos de controle bem distribuídos na região, a seguinte expressão informa o número de pontos necessários para o georreferenciamento de acordo com a ordem da transformação, mas em geral, quanto maior a quantidade de pontos coletados, melhor será o georreferenciamento, sobretudo em imagens aéreas, em que a identificação da posição exata dos pontos de controle na imagem pode ser complicada:



De acordo com a fórmula anterior, para uma transformação de 1ª ordem é necessário no mínimo três pontos de controle. Em imagens que já tenham qualidade de mapa apenas a transformação de 1ª ordem deve ser suficiente para georreferencia-la. Em determinadas situações, em que, distorções mais complexas estão presentes pode ser necessário aplicar transformações de ordens superiores (ex: 2ª ordem, 3ª ordem, splines). Se esse for o caso, muitas vezes é recomendado atribuir a imagem como inadequada para aplicações em SIG e buscar outra fonte de dados.

Para o georreferenciamento de prudentopolis.tif, foi utilizado à transformação de 1ª ordem (Figura 45). Os parâmetros das funções (uma função para coordenada x e outra para y) de transformação são obtidos através de ajuste por mínimos quadrados das unidades de mapa (metros, quilômetros) em relação as unidades de visualização em tela (pixels).

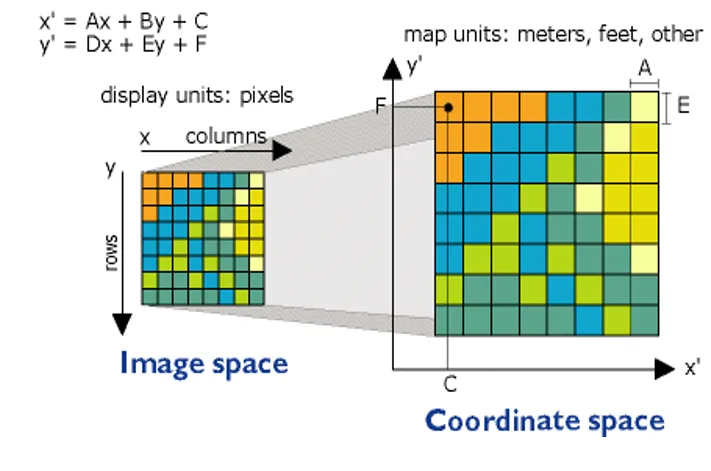

Georreferenciamento

Representação da transformação de 1ª ordem.

Em que:

x = contagem de colunas no espaço da imagem.

y = contagem de linhas no espaço da imagem.

x’= valor horizontal no espaço de coordenadas.

y’ = valor vertical no espaço de coordenadas.

A = tamanho horizontal da célula em unidades de mapa.

B = termo de rotação.

C = valor de x’ no centro da célula superior esquerda.

D = termo de rotação.

E = tamanho vertical negativo das células em unidades de mapa.

F = valor de y’ no centro da célula superior esquerda.



GEORREFERENCIAMENTO NA AGRICULTURA DE PRECISÃO



A agricultura de precisão tem como objetivo adotar medidas de manejo partindo do princípio de que o ambiente onde são cultivadas as lavouras não são uniformes. Para isso, analisa peculiaridades de cada região, propriedade e tipo de cultura.

Um dos princípios da agricultura de precisão é o georreferenciamento em regiões estratégicas, que pode ser feito tanto por meio de GPS quanto com o auxílio de drone. Nesse sentido, são levantados pontos de amostragem permitindo a sua localização espacial. Com a confecção de mapas inteligentes é possível monitorar de perto a evolução (ou regressão) de uma praga, por exemplo.

Do mesmo modo, o georreferenciamento também pode ser usado para obter amostras de solo em pontos demarcados. A produtividade de uma área também pode ser obtida por meio dessa tecnologia. Assim, tais dados são armazenados, interpretados e cruzados com outras informações para gerar ações diferenciadas em cada ponto da propriedade, como a aplicação em taxa variável. Isso permite que a agricultura de precisão trate os problemas sem excessos ou déficits.



VANTAGENS PARA A AGRICULTURA



Entretanto, apesar de muitos produtores enxergarem a exigência do georreferenciamento como um entrave burocrático, a verdade é que esse método pode trazer diversos benefícios para gestão da propriedade rural, tais como:

  • Melhoria na mobilidade no campo já que, conhecendo a propriedade é preciso fazer um melhor aproveitamento da área;
  • Aumento do controle da lavoura e produtividade a partir de um planejamento mais preciso;
  • Melhoria na gestão do agronegócio, sem a necessidade de estar presente fisicamente na propriedade;
  • Maior lucratividade uma vez que se elimina os desperdícios de insumos;

De forma geral, o georreferenciamento tem muito a acrescentar na gestão de um negócio rural. No entanto, é preciso que ele seja feito por um profissional capacitado para tanto.
